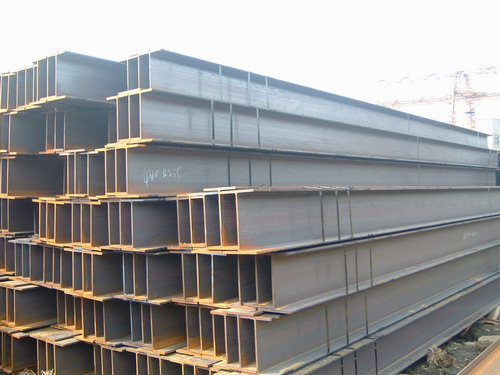

H型钢（钢梁、钢柱）

详情说明

信息介绍

Introduction

产品详细介绍

上海奉彩钢结构有限公司

H型钢理论重量表

BF/OB 2000--2015

类别 Item	型号 (高度×宽度) (H×W)	载面尺寸Section,mm				载面面积 Sectio Area(cm²)	理论重量 theoretical kg/m	载面特性参数 Sextion data
		H×B	_t1	_t2	r			惯性矩 cm⁴		惯性半径cm		载面模数 cm³
		H×B	_t1	_t2	r			I_x	I_y	i_x	i_y	W_x	W_y
HN	100×50	100×50	5	7	10	12.16	9.54	192	14.9	3.98	1.11	38.5	5.98
	125×60	125×60	6	8	10	17.01	13.3	417	29.3	4.95	1.31	66.8	9.75
	150×75	150×75	5	7	10	18.16	14.3	679	49.6	6.12	1.65	90.6	13.2
	175×90	175×90	5	8	10	23.21	18.2	1220	97.6	7.26	2.05	140	21.7
	200×100	198×99	4.5	7	13	23.59	18.5	1610	114	8.27	2.20	163	23.0
	200×100	200×100	5.5	8	13	27.57	21.7	1880	134	8.25	2.21	188	26.8
	250×125	248×124	5	8	13	32.89	25.8	3560	255	10.4	2.78	287	41.1
	250×125	250×125	6	9	13	37.87	29.7	4080	294	10.4	2.79	326	47.0
	300×150	298×149	5.5	8	16	41.55	32.6	6460	443	12.4	3.26	433	59.4
	300×150	300×150	6.5	9	16	47.53	37.3	7350	508	12.4	3.27	490	67.7
	350×175	346×174	6	9	16	53.19	41.8	11200	792	14.5	3.86	649	91.0
	350×175	350×175	7	11	16	63.66	50.0	13700	985	14.7	3.93	782	113
	400×150	400×150	8	13	16	71.12	55.8	18800	734	16.3	3.21	942	97.9
	400×200	396×199	7	11	16	72.16	56.7	20000	1450	16.7	4.48	1010	145
	400×200	400×200	8	13	16	84.12	66	23700	1740	16.8	4.54	1190	174
	450×150	400×150	9	14	20	83.41	65.5	27100	793	18.0	3.08	1200	106
	450×200	446×199	8	12	20	84.95	66.7	29000	1580	18.5	4.31	1300	159
	450×200	450×200	9	14	20	97.41	76.5	33700	1870	18.6	4.38	1500	187
	500×150	500×150	10	16	20	98.23	77.1	3850	907	19.8	3.04	1540	121
	500×200	496×199	9	14	20	101.3	79.5	41900	1840	20.3	4.27	1690	185
		500×200	10	16	20	114.2	89.6	47800	2140	20.5	4.33	1910	214
		506×201	11	19	20	131.3	103	56500	2580	20.8	4.43	2230	257
	600×200	596×199	10	15	24	121.2	95.1	69300	1980	23.9	4.04	2330	199
		600×200	11	17	24	135.2	106	78200	2280	24.1	4.11	2610	228
		606×201	12	20	24	153.3	120	91000	2720	24.4	4.21	3000	271
	700×300	692×300	13	20	28	211.5	166	172000	9020	28.6	6.53	4980	602
	700×300	700×300	13	24	28	235.5	185	201000	10800	29.3	6.78	5760	722
	800×300	792×300	14	22	28	243.4	191	254000	9930	32.3	6.39	6400	662
	800×300	800×300	14	26	28	267.4	210	292000	11700	33.0	6.62	7290	782
	900×300	890×299	15	23	28	270.9	213	345000	10300	35.7	6.16	7760	688
		900×300	16	28	28	309.8	243	411000	12600	35.4	6.39	9140	843
		912×302	18	34	28	364.0	286	498000	15700	37.0	6.56	10900	1040

H型钢广泛应用于钢结构建筑工程中，做为钢结构原材料，H型钢有如下特征：

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。其特点如下：

　　→ 翼缘宽，侧向刚度大。抗弯能力强。

　　→ 翼缘两表面相互平行使得连接、加工、安装简便。

　　→ 与焊摄工字钢相比，成本低，精度高，残余应力小，无需昂贵的焊接材料和焊缝检测，节约钢结构制作成本30%左右。

　　→ 相同截面负荷下．热轧H钢结构比传统钢结构重量减轻15%-20%。

　　→ 与砼结构相比，热轧H钢结构可增大6%的使用面积，而结构自重减轻20%一30%，减少结构设计内力。

　　→ H型钢可加工成T型钢，蜂窝梁可经组合形成各种截面形式，极大满足工程设计与制作需求。

　　H型钢主要用于建筑工程，厂房设备，机械设备，桥梁，高速公路，民房等;机械性能和物理性能好，牢固，节约能源和环保的效果。H型钢是一种经济型断面钢材，广泛用于工业、建筑、桥梁、石油钻井平台等方面，据预测2005年我国H型钢需求量约250万吨，2010年需求量 500万吨，但目前我国H型钢年生产能力为120万吨，市场需求量非常巨大。
