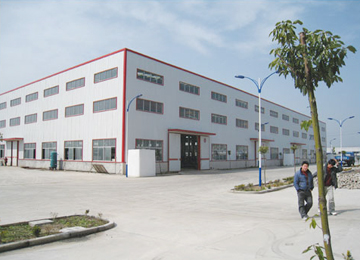

钢结构厂房(三层彩钢结构)
建设方:上海精美环保材料设备制造有限公司
承建方:上海奉彩钢结构有限公司
设计依据:本钢结构厂房设计依据来源上海精美环保材料设备制造有限公司
提供的相关数据。建设方要求厂区生产用房能达到三层,以满足其生产需要。奉彩公司应照其要求与地形,特设置两连跨三层式钢结构框架,框架中加立三排柱。
建筑规模:长60米,宽60米,檐高10米,其中第一层净高3.5米,第二层净高3米;第三层净高3米。建筑占地面积为3600平方米;建筑面积为10800平方米。
设计概况:本钢结构厂房采用门式钢架结构,中间立三排柱,节点采用螺栓连接。该厂房基础为独立基础加地梁。框架立柱与钢梁采用等截面H型钢制作。钢柱与基础短柱相接,钢梁与钢立柱相接,钢柱间距6米。采用Q235B型H型钢作为钢梁与钢立柱。具体用料如下:
第一层与第二层:钢立柱:396*174*6*9H钢,楼面钢梁:396*174*6*9H钢,楼面次梁248*124*5*8H钢,楼面铺镀锌楼承板上现浇100mm厚混凝土。
第三层:立柱与屋面钢梁:298*149*5.5*8H钢。檩条:180*60*20*2.5C型钢。外墙1.2米以下为土建砖墙,上为 HV900型彩钢板,屋面板为HV840型彩钢板加50mm保温棉下衬不锈钢丝网,屋面设三条镀锌钢板排水檐沟。排入室内雨水系统,屋面下水坡度为 1/12。
本工程工期为110天,设计使用年限为使用年限为50年,防火等级为3级。抗震烈度为8度。
