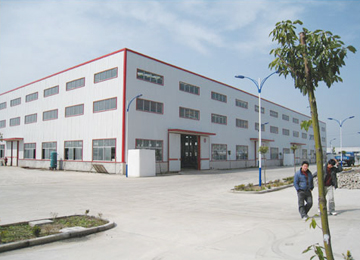

钢结构厂房(大跨度型)
建设方:上海东芝空调电器有限公司
承建方:上海奉彩钢结构有限公司
设计依据:本钢结构厂房设计图为上海东芝空调电器有限公司自行提供。
建筑规模:长108米,宽36米,檐高8米,建筑占地面积为3888平方米,建筑总面积为7776平方米。
设计概况:本钢结构厂房采用门式钢架结构,节点采用螺栓连接。该厂房基础为独立基础加地梁。框架采用变截面H型钢制作,钢柱与基础短柱相接,钢梁与钢立柱相接,钢柱间距6米。采用Q235B型H型钢作为钢梁与钢立柱。具体用料如下:
钢立柱:300~500*200*6*8H钢,屋面钢梁300~500*200*6*8H钢。檩条:200*70*20*2.0C型钢。外墙 1.2米以下为土建砖墙,上为50mm彩钢夹芯板,屋面为75mm型彩钢瓦楞夹芯板(彩钢板全为宝钢牌),屋面设两条镀锌钢板排水檐沟。排入室内雨水系 统,屋面下水坡度为1/15。
本工程工期为100天,设计使用年限为使用年限为50年,防火等级为3级。抗震烈度为8度。
