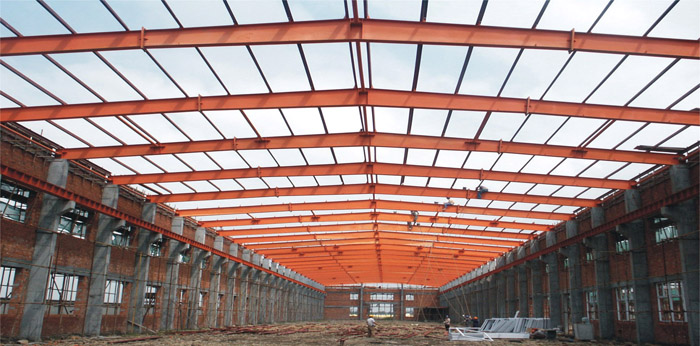

钢结构工程(屋盖工程)
钢结构屋盖工程特点:
钢结构屋盖工程往往应用于大跨度建筑的屋面工程。其特点是建筑物墙体与框架为混凝土结构,只有屋盖为钢结构工 程。钢结构屋盖工程弥补了混凝土结构房屋不能进行大跨度的缺点。钢屋盖结构通常由屋面、檩条、屋架、托架和天窗架等构件组成。根据屋面材料和屋面结构布置 情况的不同,可分为无檩屋盖结构体系和有檩屋盖结构体系。
  一、无檩屋盖结构体系
  无檩屋盖结构体系中屋面板通常采用钢筋混凝土大型屋面板、钢筋加气混凝土板等。屋架的间距应与屋面板的长度配合一致,通常为6m。这种屋面板上一般采用卷材防水屋面,通常适用于较小屋面坡度,常用坡度为1:8~1:12,因此常采用梯形屋架做为主要承重构件。
  无檩体系屋盖屋面构件的种类和数量少,构造简单,安装方便,施工速度快,且屋盖刚度大,整体性能好;但屋面自重大,常要增大屋架杆件和下部结构的截面,对抗震也不利。
  二、有檩屋盖结构体系
   有檩屋盖结构体系常用于轻型屋面材料的情况。如压型钢板、压型铝合金板、石棉瓦、瓦楞铁皮等。屋架间距通常为6m;当柱距大于或等于12m时,则用托架 支承中间屋架,一般适用于较陡的屋面坡度以便排水,常用坡度为1:2~1:3,因此常采用三角形屋架做为主要承重构件。当采用较好的防水措施用压型钢板做 屋面时,屋面坡度也可做到1:12或更小,此时也可用H型钢梁做为主要承重构件。
  有檩体系屋盖可供选用的屋面材料种类较多,屋架间距和屋面布置较灵活,自重轻,用料省,运输和安装较轻便;但构件的种类和数量多,构造较复杂。在选用屋盖结构体系时,应全面考虑房屋的使用要求、受力特点、材料供应情况以及施工和运输条件等,以确定最佳方案。
  三、天窗架形式
   在工业厂房中,为了满足采光和通风等要求,常需在屋盖上设置天窗。天窗的形式有纵向天窗、横向天窗和井式天窗三种。后两种天窗的构造较为复杂,较少采 用。最常用的是沿房屋纵向在屋架上设置天窗架,该部分的檩条和屋面板由屋架上弦平面移到天窗架上弦平面,而在天窗架侧柱部分设置采光窗。天窗架支承于屋架 之上,将荷载传递到屋架。
  四、托架形式
  在工业厂房的某些部位,常因放置设备或交通运输要求而需局部少放一根或几根柱。这时该处的 屋架(称为中间屋架)就需支承在专门设置的托架上。托架两端支承于相邻的柱上,跨中承受中间屋架的反力。钢托架一般做成平行弦桁架,其跨度一般不大,但所 受荷载较重。钢托架通常做在与屋架大致同高度的范围内,中间屋架从侧面连接于托架的竖杆,构造方便且屋架和托架的整体性、水平刚度和稳定性都好。
