建设方：上海真空包装机械制造有限公司
承建方：上海奉彩钢结构有限公司

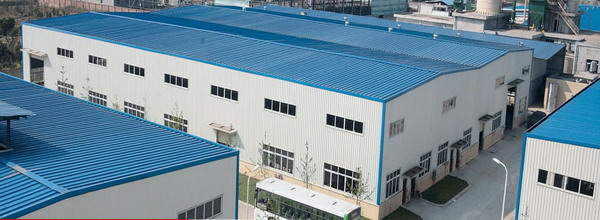

设计依据：本钢结构厂房设计依据来源上海真空包装机械制造有限公司提供的相关数据。建设方要求厂房能承重2吨以下的生产物资起吊与装运生产。奉彩公司根据场地进行两连跨一层式结构设计方案，其中一跨室内因生产时所产生的气体温度高，故在屋面安装无动力通风器设备，共三栋。
建筑规模：长50米，宽40米，檐高7米，，建筑面积为2000平方米（以一栋面积计算）。
设计概况：本钢结构厂房采用门式钢架结构，行车梁高为6米，吨位2吨。节点采用螺栓连接。该厂房基础为独立基础加地梁。框架立柱与屋面钢梁采用等截面H型钢制作，钢柱与基础短柱相接，钢梁与钢立柱相接，钢柱间距6米。采用Q235B型H型钢作为钢梁与钢立柱。具体用料如下：
钢立柱：298*149*5.5*8H钢，屋面钢梁：298*149*5.5*8H钢。檩 条：160*50*20*2.3C型钢。外墙1.2米以下为土建砖墙，上为HV900型彩钢瓦，屋面为HV840型彩钢瓦，屋面设三条钢板排水檐沟。排入 室内雨水系统，屋面下水坡度为1/10。
本工程工期为60天，设计使用年限为使用年限为50年，防火等级为3级。抗震烈度为8度。
