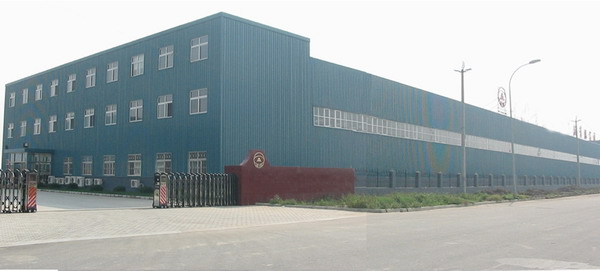

钢结构厂房(办公区及车间)
建设方:上海东瀛制衣有限公司
承建方:上海奉彩钢结构有限公司
设计依据:本工程作为上海东瀛制衣有限公司新建办公区与生产车间用房,奉彩钢构根据其厂区场地不宽,以及为7字弄地形。特设计彩钢板钢结构办公楼与彩钢板钢结构车间相连。
建筑规模:办公区长30米,宽12米,檐高10米(第一层净高3.5米,第二层净高3,第二层净高3米)。生产车间长90米,宽20米,檐高10米(第一层净高5米,第二层净高4.5米)建筑总面积为4680平方米。
设计概况:本钢结构厂房采用门式钢架结构,节点采用螺栓连接。该厂房基础为独立基础加地梁。钢柱与基础短柱相接,钢梁与钢立柱相接,钢柱间距6米。采用Q235B型H型钢作为钢梁与钢立柱。具体用料如下:
办公区:第一层396*199*7*11H型钢立柱;楼面钢梁:396*199*7*11H型钢;楼面次梁298*149*5.5*8H钢;楼 层部分采用楼承板上现浇100mm厚混凝土。第三层立柱:298*149*5.5*8H钢立柱与屋面钢梁;屋面设两条钢板檐沟,排入室内雨水系统。屋面彩 钢板采用75mm彩钢瓦楞夹芯板。屋面坡度为1/10。
生产车间:第一层396*199*7*11H型钢立柱;楼面钢梁:396*199*7*11H型钢;楼面次梁298*149*5.5*8H钢; 楼层部分采用楼承板上现浇100mm厚混凝土。第二层钢梁与钢柱为248*124*5*8H型钢,屋面彩钢板采用75mm彩钢瓦楞夹芯板。屋面坡度为 1/10,设两条钢板檐沟,排入室内雨水系统。
外墙部分:1.2米以下为新砌砖墙,上为HV900型彩钢瓦内夹保温棉式,窗为塑钢推拉窗,门为彩钢板移门。
本工程工期为90天,设计使用年限为使用年限为50年,防火等级为3级。抗震烈度为7度。
